2026/09/08

文章 04｜超音波熔接不良怎麼辦？10 種常見問題排除與改善全攻略

文章 04｜超音波熔接不良怎麼辦？10 種常見問題排除與改善全攻略

主題：超音波熔接不良、超音波熔接強度不夠、超音波熔接問題、超音波熔接改善

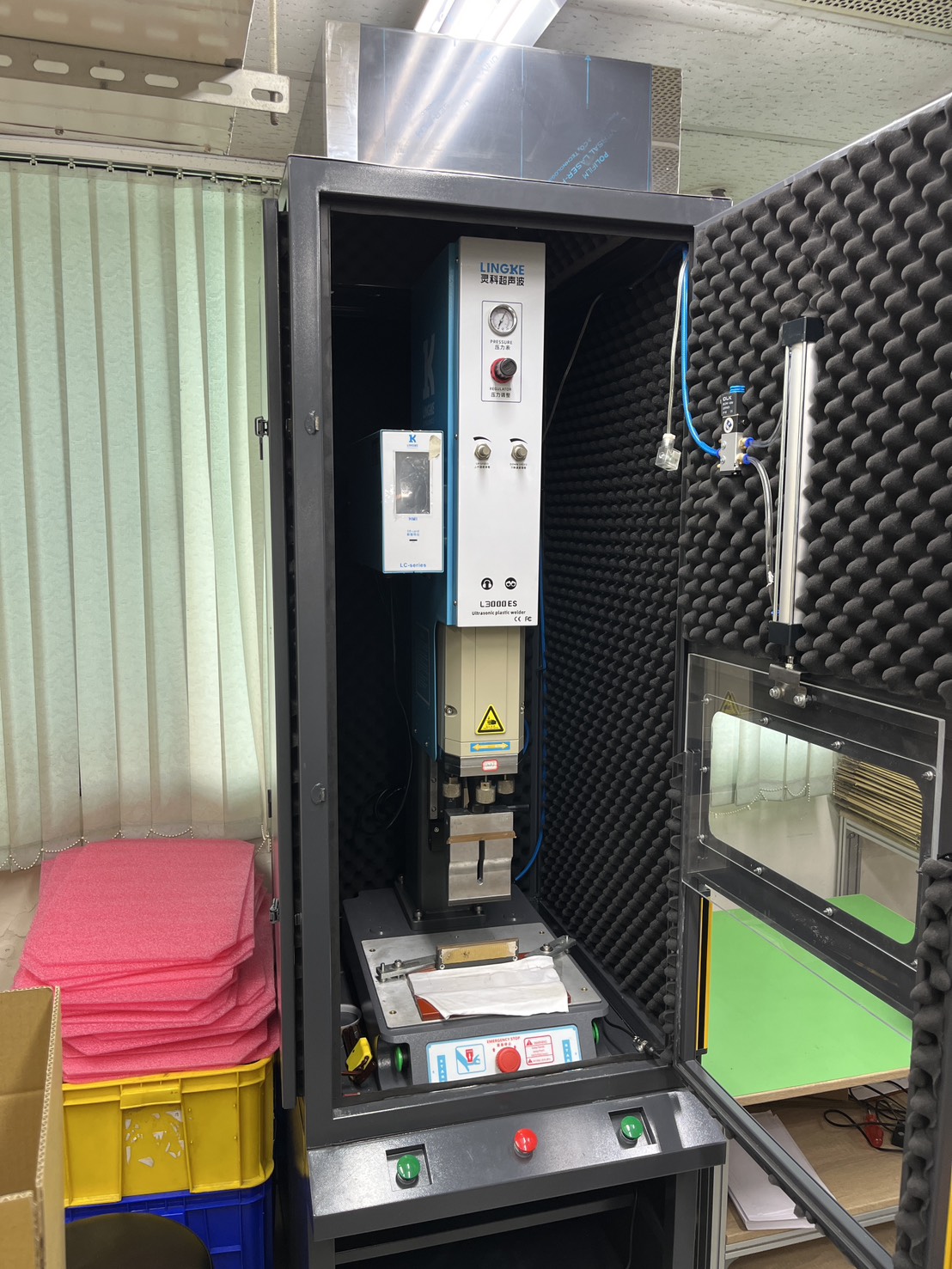

為什麼會發生超音波熔接不良？

在塑膠加工生產線上，超音波熔接不良 是造成不良率高漲與生產成本增加的主因。許多現場工程師在遇到問題時，第一反應往往是「調高熔接時間」或「調大氣壓」，但這種盲目調整往往會導致產品變形或嚴重溢膠。

超音波熔接問題 是一個涉及「材料、產品結構、模具、機台參數與治具定位」的五維系統工程。

10 種常見超音波熔接不良現象與根因診斷

1. 超音波熔接強度不夠（單點破壞或撕裂強度不足）

• 可能原因：能量傳遞不足、導熔線設計過小、材料吸濕、或壓力過大將熔融塑膠完全擠出。

• 改善對策：增加發振振幅、優化導熔線尺寸（如採用剪切型導熔線 Shear Joint）、熔接前烘乾材料（特別是 PA 尼龍），並降低下壓力以保留熔融層厚度。

2. 產品表面產生壓痕、刮傷或燙傷

• 可能原因：焊頭（Horn）與工件接觸面不平行、振幅過大、或焊頭硬度過高直接衝擊產品。

• 改善對策：修飾焊頭 R 角、在焊頭與工件間加鋪保護膜（PE 膜或高溫泰氟龍膜）、或進行底模調平。

3. 溢膠與溢料（Flash & Burrs）

• 可能原因：熔接時間過長、下壓力過大、塑膠材料流動性過佳、或溢膠槽空間不足。

• 改善對策：實施微米級微調固化深度、縮短發振時間、降低壓力。

4. 產品內部電子元件或細微結構震斷/破裂

• 可能原因：超音波頻率過低（如 15kHz 振動衝擊力過強）、發振時間過長、或產品內部缺乏緩衝。

• 改善對策：改用高頻率低振幅機型（如 30kHz 或 40kHz）、採用延遲發振（在焊頭接觸工件前即發振）或降低增益比。

5. 熔接部位出現單邊熔接、單邊未熔（不均勻）

• 可能原因：下模（Anvil）支撐剛性不足、機身立柱在高壓下傾斜、或工件本身射出縮水變形。

• 改善對策：強化底模支撐、校正機頭垂直度與平行度、檢查射出件尺寸公差。

6. 產品產生扭曲、變形或翹曲

• 可能原因：殘餘內應力釋放、下壓力過大導致塑膠在熱軟化狀態下被壓壓扁。

• 改善對策：採用多段式壓力控制（熔接階段高壓、保壓階段低壓）、增加產品壁厚或加強筋。

7. 水密/氣密測試洩漏

• 可能原因：導熔線未完全熔融形成連續封閉環、或結晶性塑膠冷卻收縮產生微小氣孔。

• 改善對策：改用舌榫結構、增加熔接深度模式控制，詳見 塑膠材料超音波熔接特性分析。

8. 焊頭（Horn）發熱嚴重或發出尖銳異音

• 可能原因：焊頭螺絲鬆動、焊頭發生裂痕、頻率偏離或螺紋接觸面氧化。

• 改善對策：鎖緊螺絲並清潔接觸面、塗抹高溫矽脂，若焊頭破裂請參考 超音波模具訂製指南。

9. 產品尺寸總長度超差

• 可能原因：氣壓波動造成下死點不一致、塑膠批次尺寸公差過大。

• 改善對策：導入 伺服控制超音波熔接機 或是採用絕對深度感測器控制。

10. 熔接後產品內部出現白化

• 可能原因：局部應力集中過高，常見於 ABS 或 PC 材質。

• 改善對策：修飾角位，改用較平緩的能量釋放曲線。

超音波熔接改善的系統化四步驟

為有效達成 超音波熔接改善，建議遵循以下邏輯除錯：

第一步：檢查產品與材料 ──> 確認塑膠材質是否有變更、是否吸濕、射出尺寸是否穩定

第二步：校正模具治具──> 確認焊頭鎖緊扭力、頻率自動追頻狀態、下模平行度

第三步：優化加工參數   ──> 採用單一變數法（位移/時間/能量/壓力）逐步微調

第四步：升級設備與模具]──> 若傳統參數無解，評估客製化 Horn 或升級數位發振箱

結論

遇到 超音波熔接不良 時，切忌盲目調大參數。透徹理解問題根因並進行系統化排除，才能從根本解決品質危機。若為設備硬體損壞，請迅速聯絡 專業超音波熔接機維修服務。
